Kde je GSM modul instalován?

Ahoj všichni
V jednom z předchozích příspěvků jsem psal o tom, jak jsem byl znásilněn při instalaci poplašného systému v autorizovaném instalačním středisku v té době. Pokud máte zájem, zde je odkaz ⬇️⬇️⬇️
Jak jsem před 6 lety nainstaloval poplašný systém v oficiálním instalačním středisku nebo nemůžu nikomu věřit.

Jako obvykle po odhalení podvodu začalo studium materiálu.
Bylo rozhodnuto udělat signalizaci tak, jak má být. Byl zakoupen starodávný modul can-lin s kabeláží pro úpravu podle mysli. Ještě jsem se nedostal k instalaci. Ale měl jsem silnou touhu koupit a nainstalovat GSM modul.
Od prvních dnů/týdnů/měsíců se mi vůbec nelíbil dosah klíčenky. Je vzácné, že by klíčenka dokázala „dorazit“ auto, pokud byla vzdálenost v městské infrastruktuře větší než 200 m, a já jsem velkým fanouškem dálkového startování motoru
A jako štěstí bylo vše kolem práce zcela tlumeno anténami, takže klíčenka dosáhla k signalizačnímu systému maximálně 10 m od sebe
Obecně jsem se po 6 letech vlastnictví vozu rozhodl koupit a nainstalovat modul a GPS anténu pro přesné zobrazení geopozice.
No a jak už to tak bývá, ke koupi došlo poté, co evergreen začal nasazovat své rekordy v ceně oproti everwoodenu.
Bylo rozhodnuto převzít modul a anténu z ruky na známých místech prodávajících použité zboží. Modul byl zakoupen za 3500₽, anténa za 2500₽.
Anténa je potřeba s bílým konektorem, kde je umístěno 5 pinů v jedné řadě. Jen se prodávají i antény pro 6. a vyšší generaci signalizace, jejich tělo je více zaoblené a konektor je černý a má dvě řady po 3 pinech. Buďte proto při nákupu opatrnější.

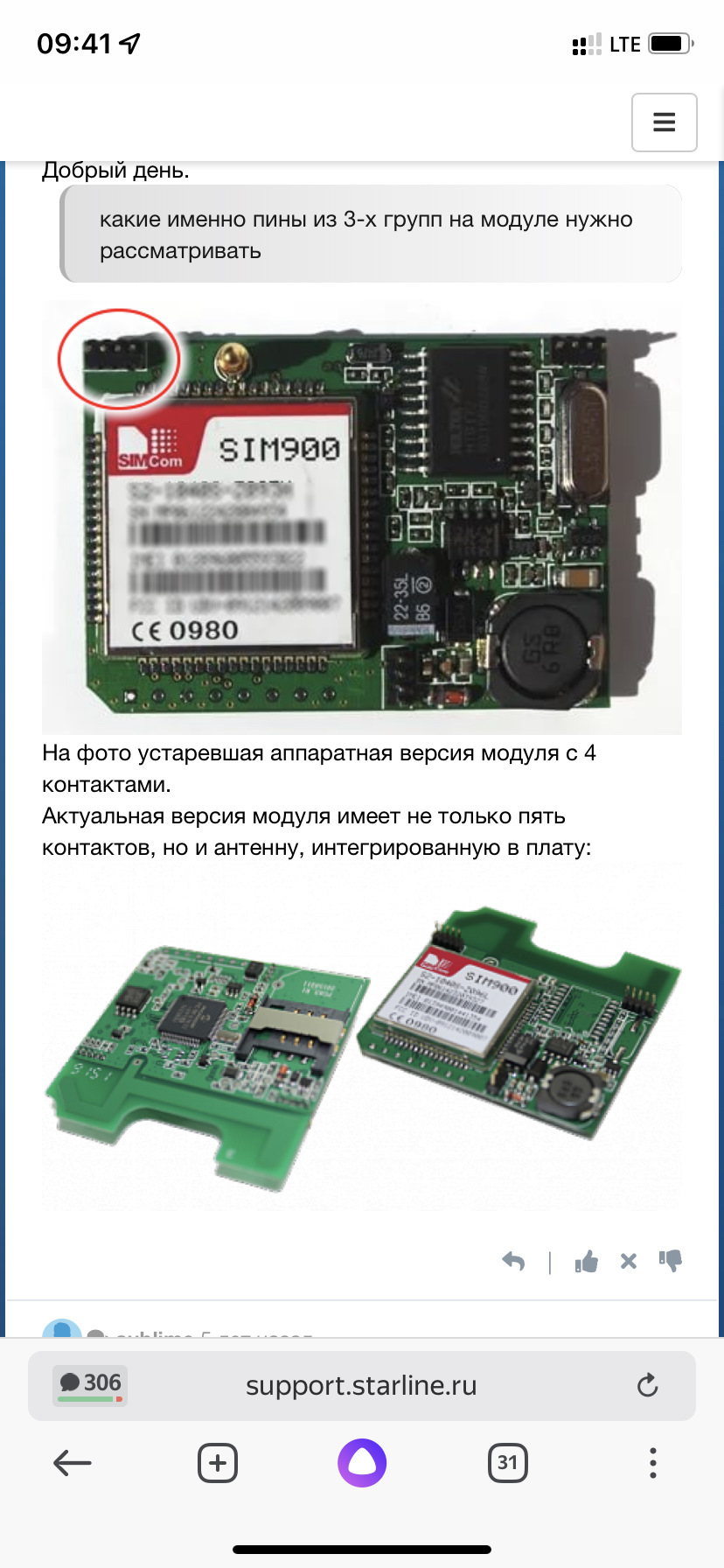

DŮLEŽITÉ: Pro tuto signalizaci existují dva typy GSM modulů. Zastaralý modul má obdélníkový tvar a v jedné z řad kolíků jsou 4 kontakty, zatímco ten modernější má takříkajíc kudrnatý tvar a opakuje výřezy desky centrální jednotky a má 5 kontaktů. Oba fungují, ale první neposkytuje napájení GPS anténě, takže pokud ji nainstalujete, nebude fungovat, budete si muset pohrát s obvody. Proto je lepší pořídit si modernější. Rozdíly jsou na fotografii níže.

Existují i ​​moduly pro 6. generaci signalizace, ale pro nás nejsou vhodné.
Další důležitá poznámka: Při nákupu modulu od někoho jiného je nutné, aby byl resetován/odpojen od účtu/telefonního čísla předchozího majitele. Pokud se tak nestane, výměna SIM karty nepomůže. Chcete-li resetovat modul do „nového stavu“ bez účasti předchozího vlastníka, budete si muset pohrát.

V mém případě na mě prodávající po zaplacení zboží „převedl“ vlastnická práva prostřednictvím aplikace. Tito. on i vy musíte mít na svém smartphonu aplikaci Starline.

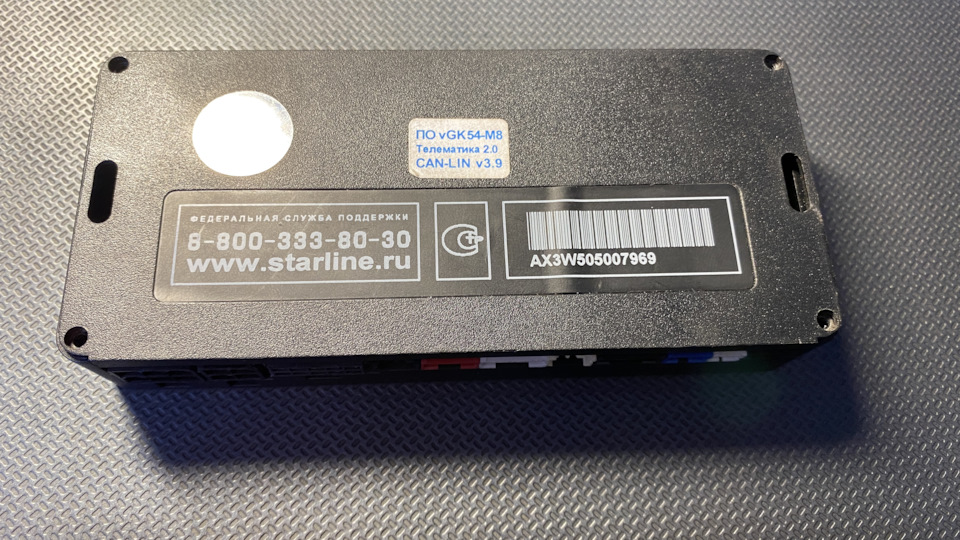

Můj software centrální jednotky byl docela starý, tak jsem se rozhodl aktualizovat software centrální jednotky, protože jsem si jednotku stejně musel pořídit.

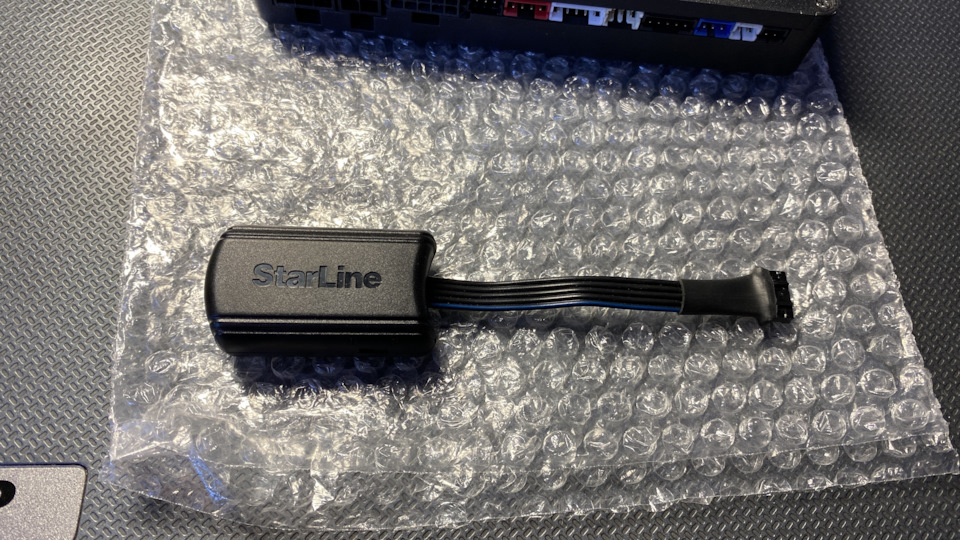

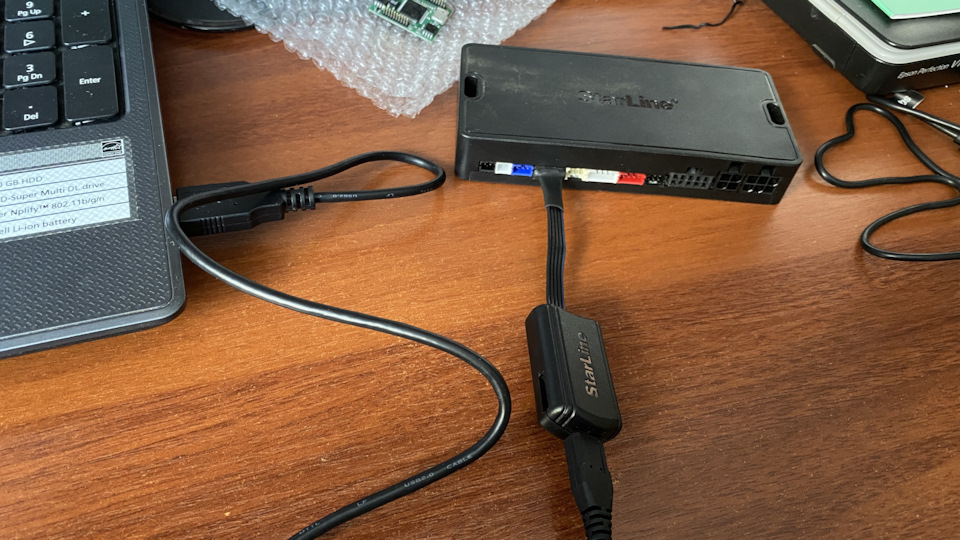

Vyjmeme centrální poplachovou jednotku. Jednotku připojíme k programátoru a pomocí microUSB -> USB kabelu se připojíme k počítači a programu Starline Master.

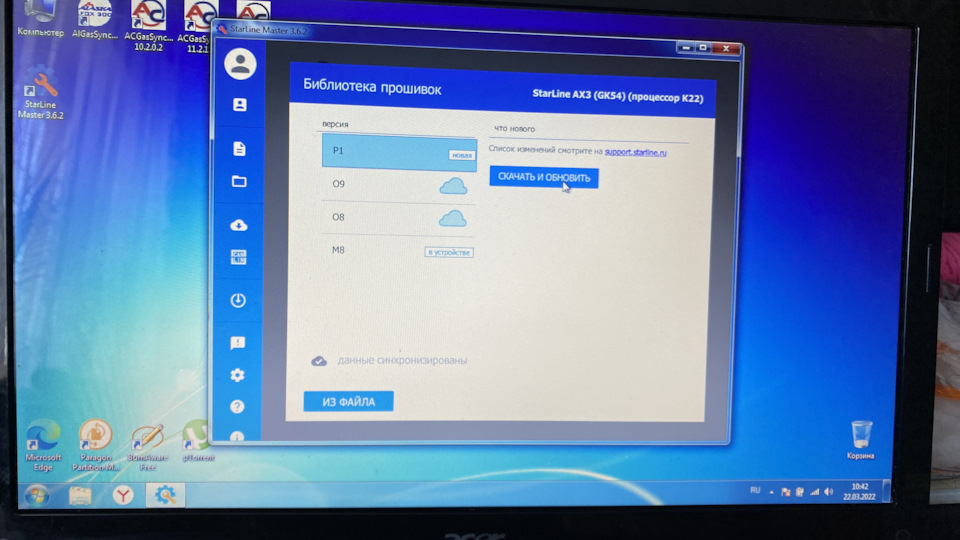

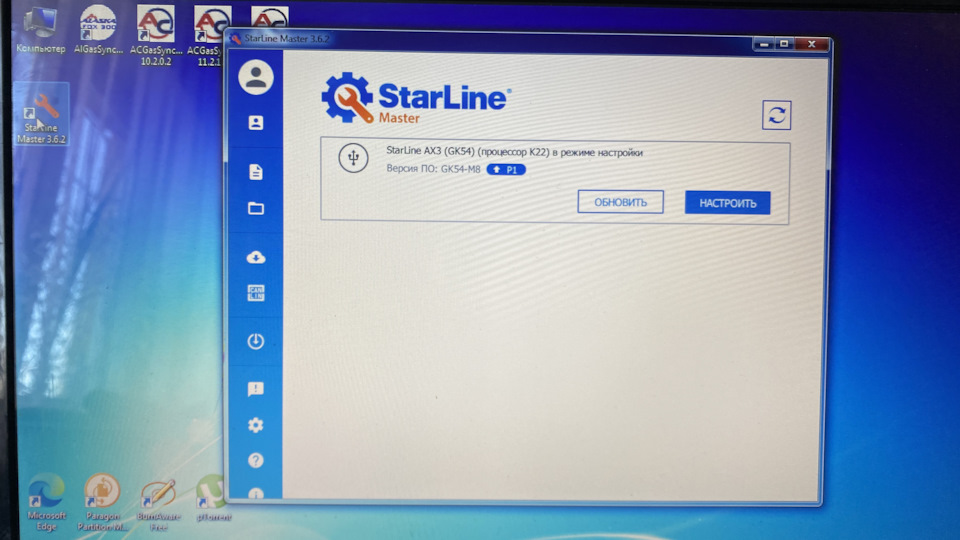

Program detekuje aktuálně nainstalovaný software a pokud existují aktualizace, nabídne jeho stažení a instalaci.

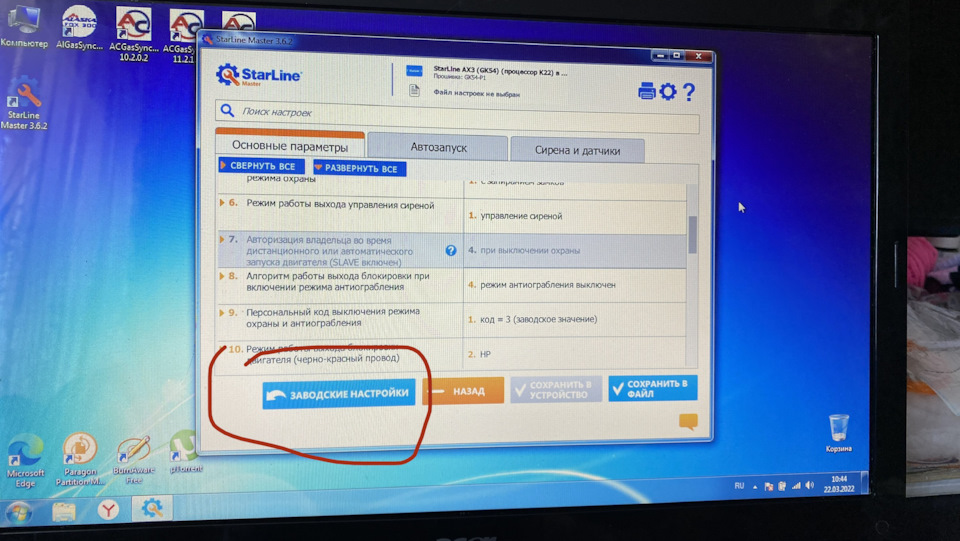

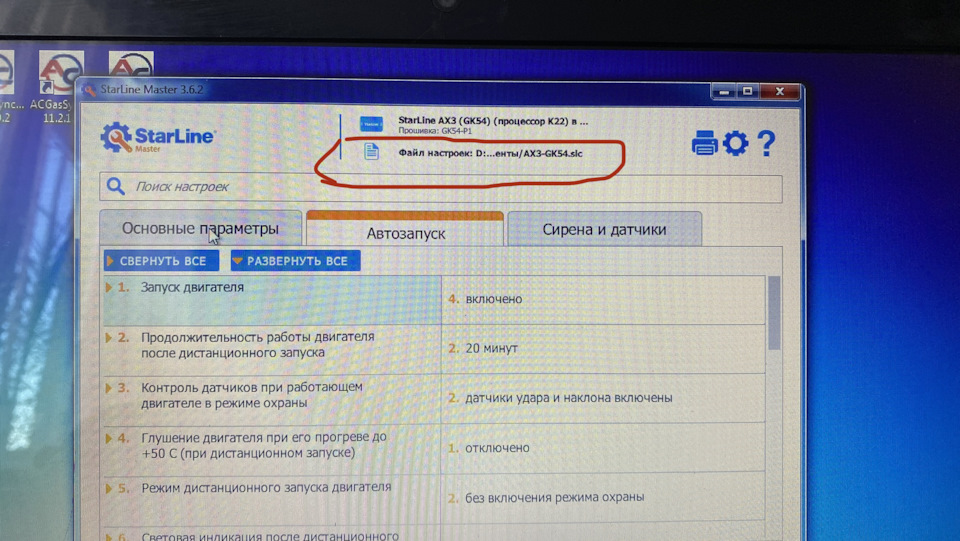

Po aktualizaci se doporučuje resetovat jednotku do továrního nastavení. Před aktualizací proto klikněte na tlačítko SETUP a buď si zapamatujte nastavení ve třech kartách pořízením fotografií, nebo uložte soubor s nastavením. Druhá možnost je mnohem lepší))

Po uložení souboru nastavení aktualizujte software.

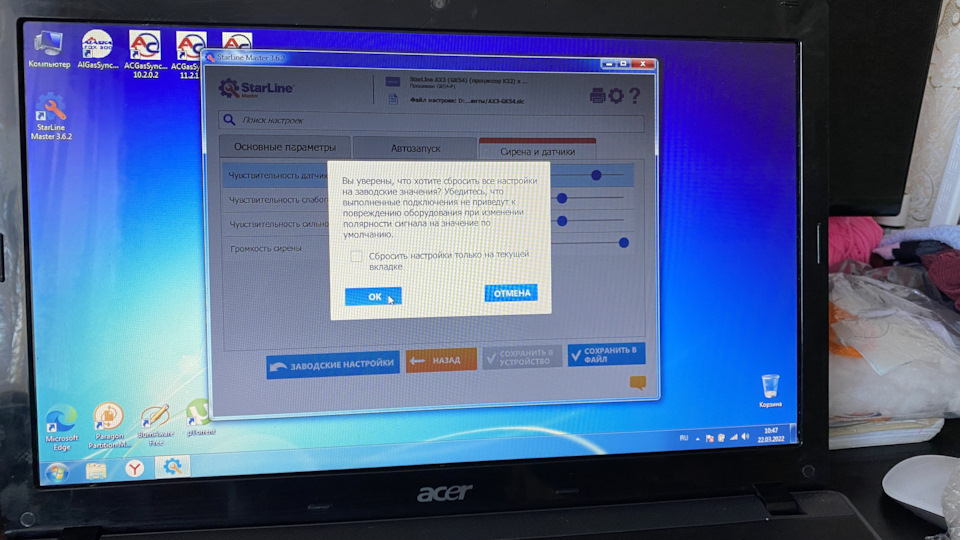

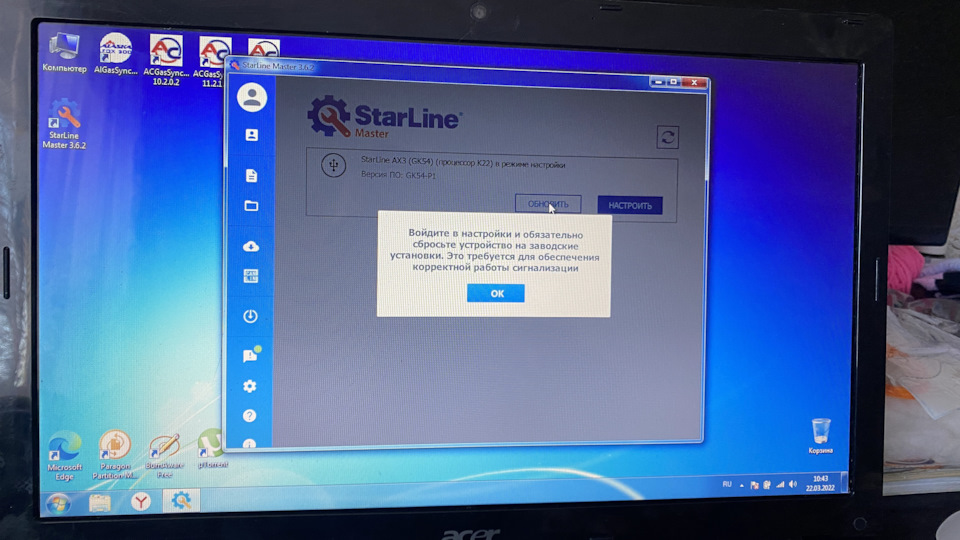

Po úspěšné aktualizaci obnovte tovární nastavení.

Dále načteme naše uložené nastavení bloku.

Nyní přejdeme k instalaci modulu. Modul musí být instalován s vypnutým napájením modulu. To je pro ty, kteří se náhle rozhodnou vložit modul bez vyjmutí z auta a bez odstranění vodičů.

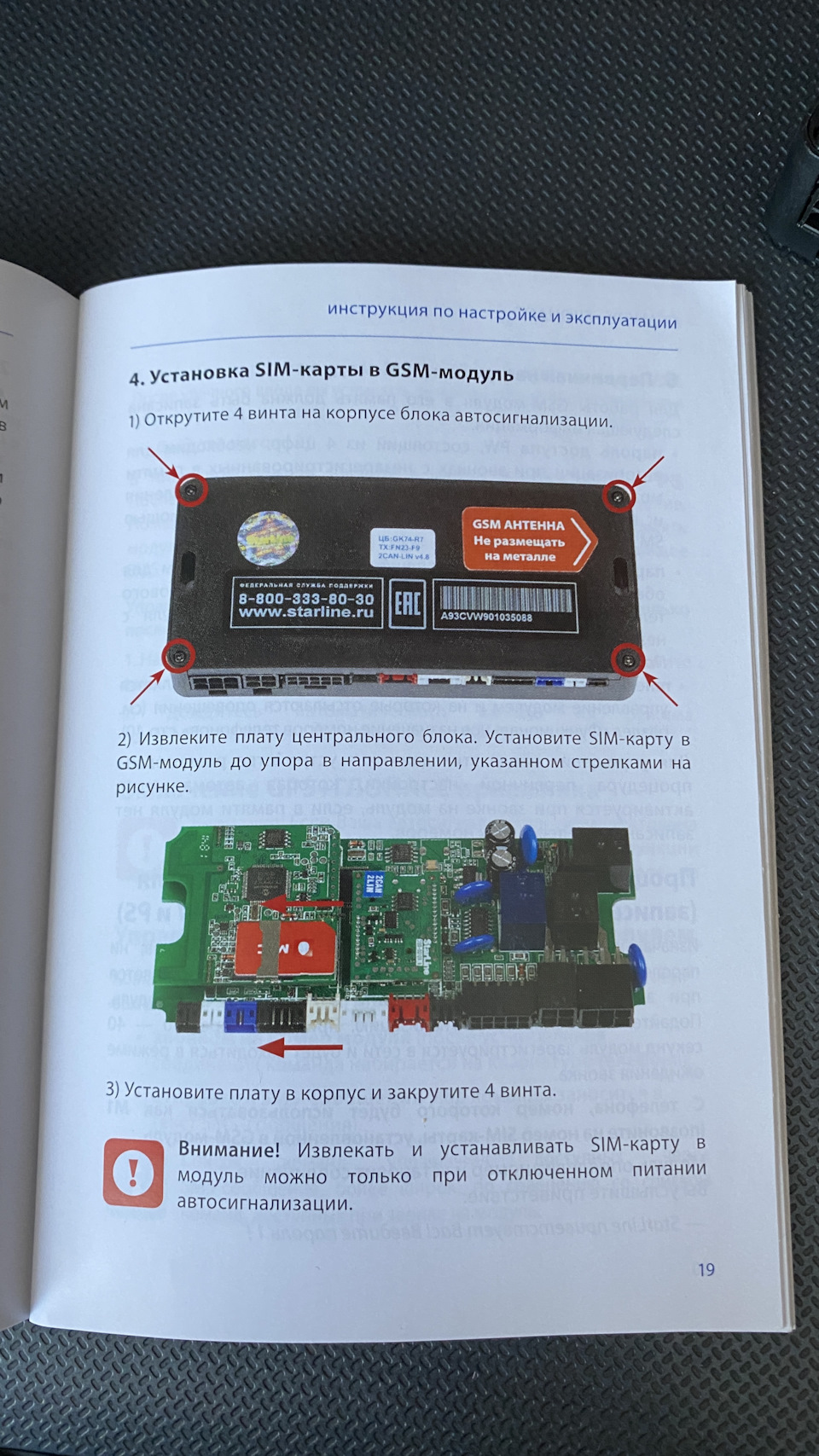

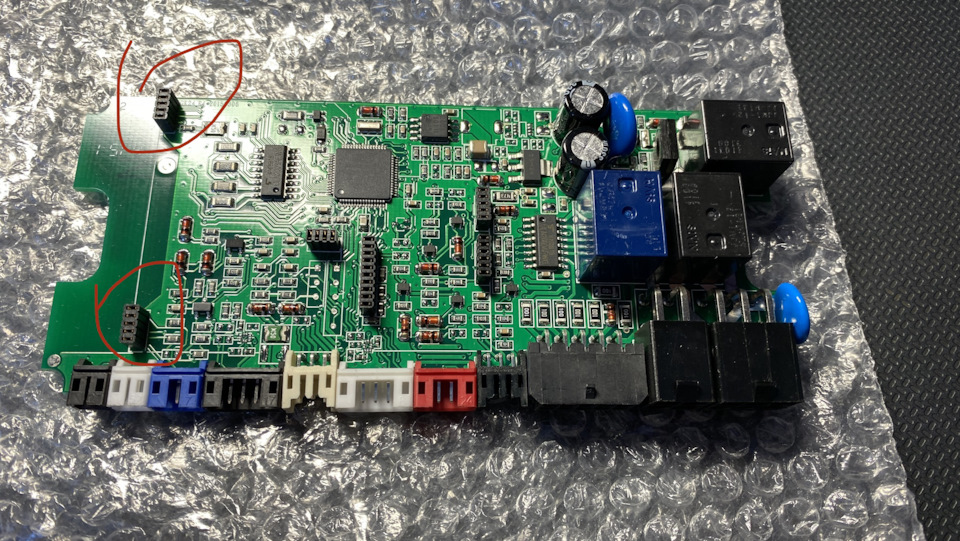

Odšroubujeme čtyři šrouby pouzdra a vyjmeme desku z pouzdra.

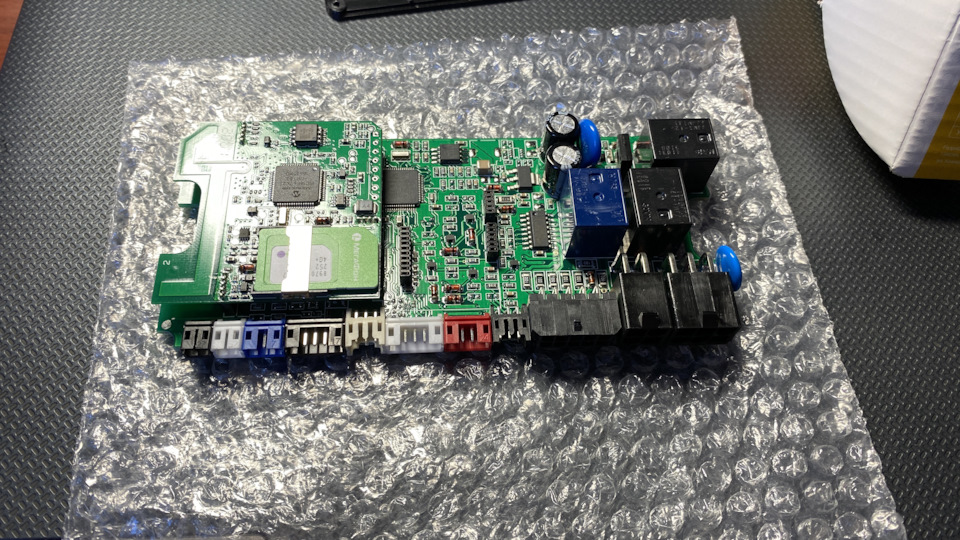

Do modulu vložíme SIM kartu a modul vložíme do desky.

Jednotku znovu smontujeme a nainstalujeme zpět do auta, znovu připojíme všechny vodiče k jednotce a anténě GPS. Výrobce doporučuje umístit anténu na čelní sklo pro lepší příjem signálu. Gazelistu jsem nainstaloval pod odkládací schránku, je tam stejná anténa z GU a snímá vše perfektně.
Dále musíte modul „svázat“ s blokem. Najděte servisní tlačítko Valet, stiskněte ho 7krát a zapněte zapalování. Pokud je vše v pořádku, alarm vydá sedm krátkých pípnutí a přejde do programovacího režimu. To trvá přibližně 30 sekund. Úspěšně dokončené programování bude mít za následek zobrazení satelitního snímku na klíčence alarmu.

Dále zavoláme na číslo nainstalované SIM karty v Molul a poslechneme si uvítací zprávu od robotické dívky Starline. Měla by vás požádat o přidělení kódů PW a PS. Jsou potřebné pro autorizaci a přidání dalších telefonních čísel pro ovládání alarmu. Z nějakého důvodu se mě nezeptali, ale požádali mě, abych zadal příkaz pro nějakou akci. Zřejmě je to způsobeno tím, že modul nebyl resetován do továrního nastavení, ale byl přenesen přes aplikaci. Pokud vám tedy, jak jsem psal výše, předchozí majitel neresetuje nebo nepřevede práva k ovládání modulu na vás, tak i když vyměníte SIM kartu a zavoláte, robot vás vyzve k zadání PW kódu a pokud neznáte, pak nebudete moci modul ovládat.

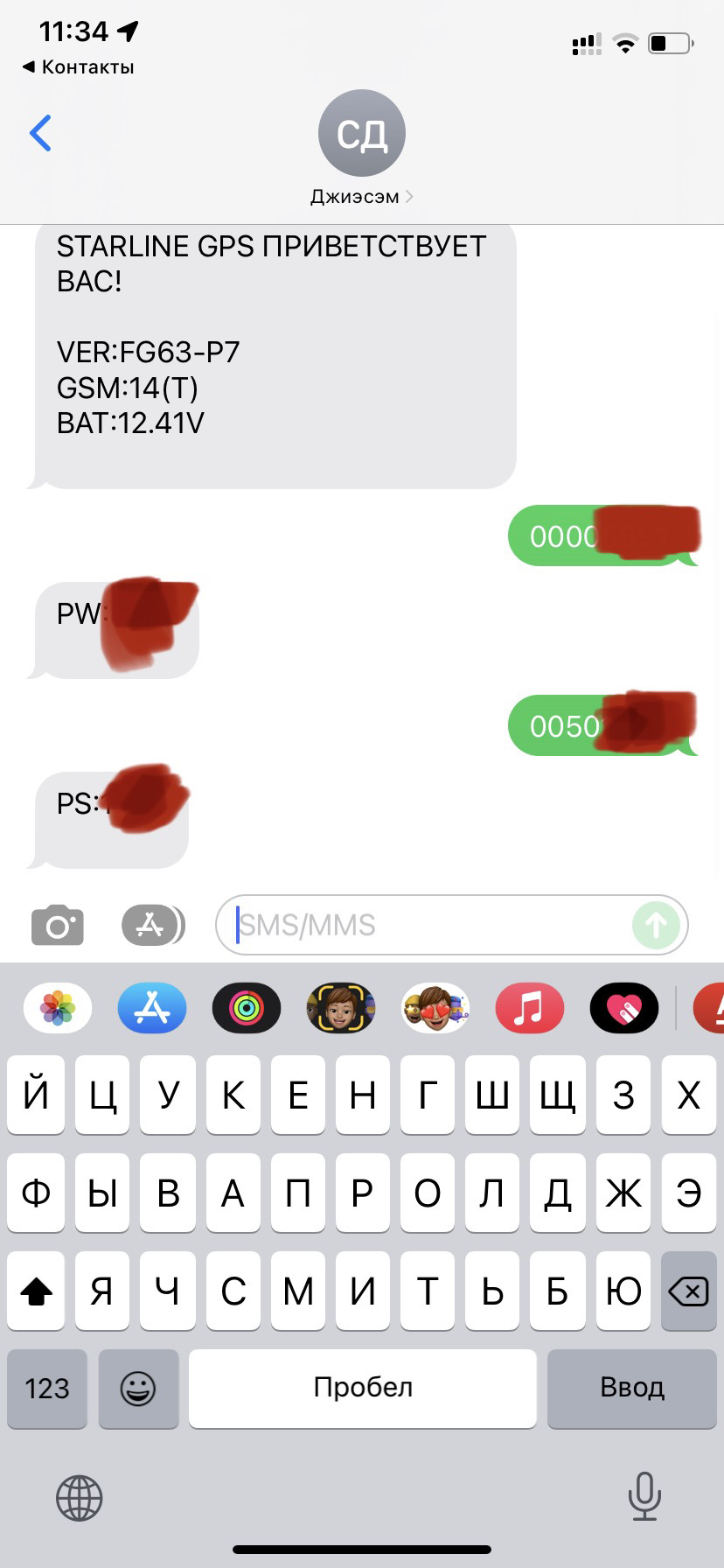

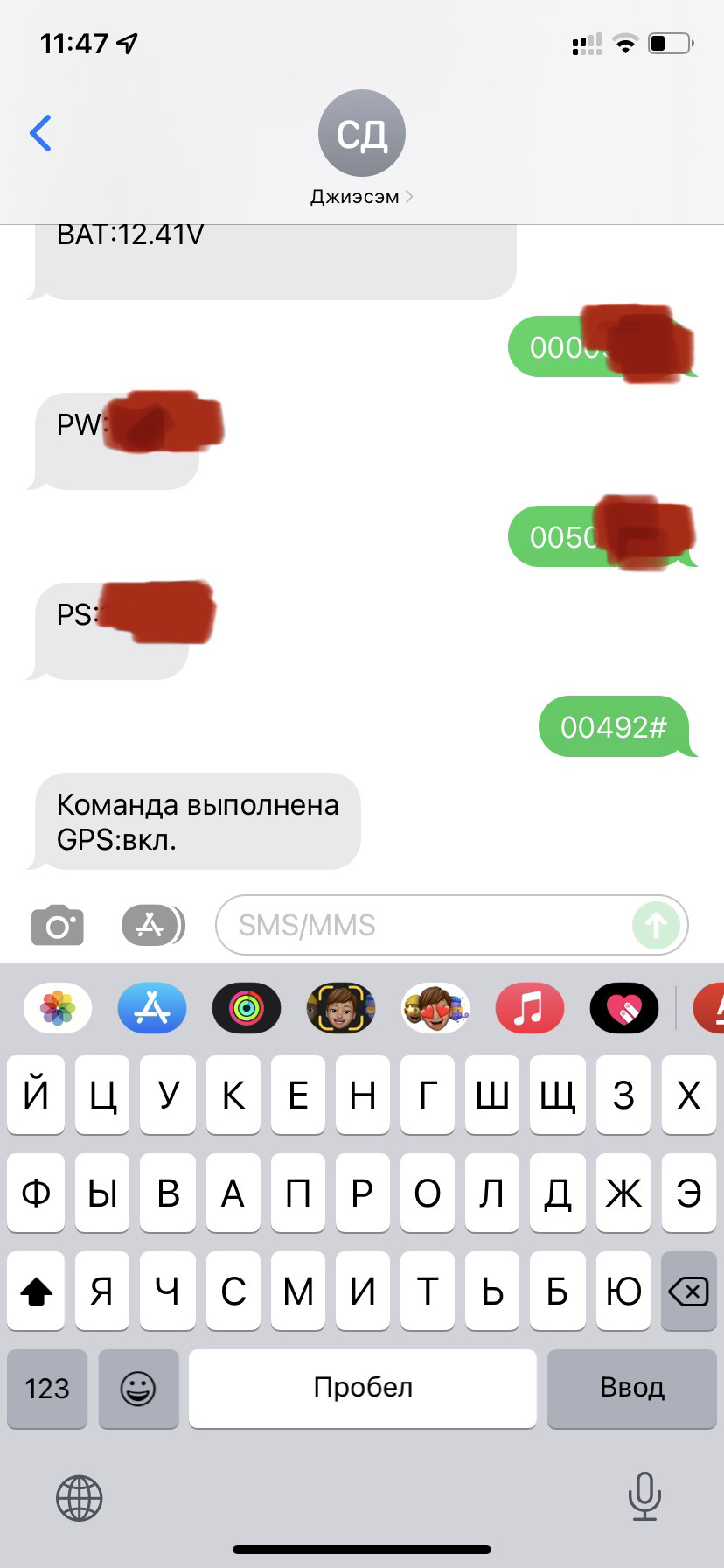

Změnil jsem PW a PS kódy pomocí SMS příkazů.

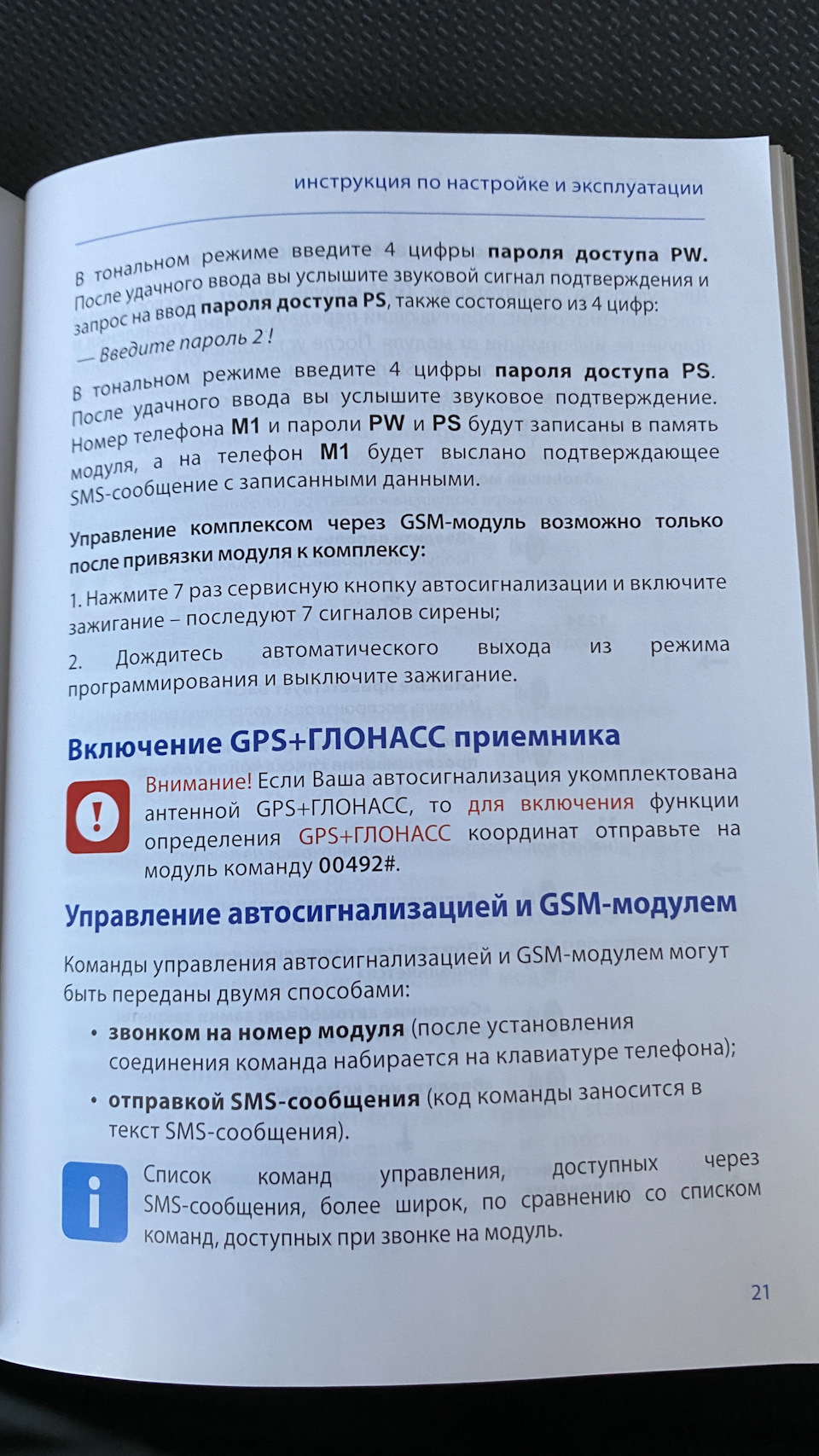

Aby jednotka mohla přijímat signál z instalované antény, musí být odeslán příkaz.

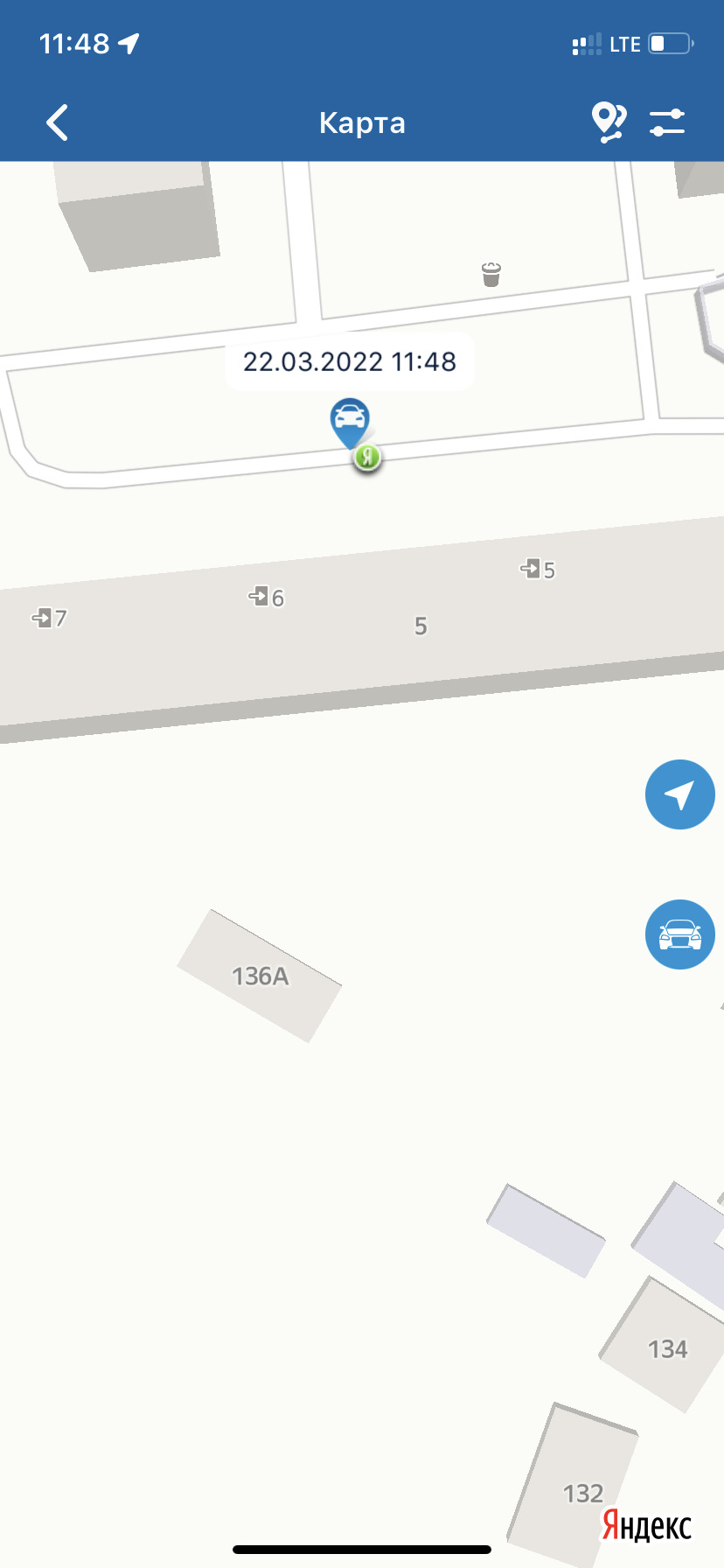

Prostřednictvím aplikace zkontrolujeme naši geolokaci. Všechno funguje skvěle.

Prostřednictvím tohoto modulu můžete ovládat signalizaci, měnit nastavení jednotky a studovat pohyby vozu.

Obecně jsem šťastný jako slon. Zatím nebyly nalezeny žádné chyby, i když mnoho lidí v recenzích aplikace píše, že je tam spousta závad. Nic takového nevidím.
Lituji pouze toho, že jsem to nenainstaloval před 6 lety
Ano, tady je další věc o SIM kartách. Můžete použít jeden ze sady (na výběr je pruhovaný, zelený a červený operátor) nebo svůj vlastní. Ale! Je důležité používat SIM kartu s tarifem speciálně pro „chytrá“ zařízení, protože IMEI modulu není rozpoznáno jako telefonní a dochází k problémům s komunikací, protože operátor si myslí, že je vložena SIM karta, např. například do modemu a začne omezovat provoz nebo přenosovou rychlost, pokud má SIM karta tarif pro telefony . V průměru je tarif každého operátora za takové věci asi 100 rublů za měsíc. Osobně jsem (ne reklama) zvolil zeleného operátora, jeho poplatek za předplatné je 25₽/týden. Existují také dvě možnosti: 1) můžete zaplatit 750₽ jednou ročně; 2) jednorázová platba 2500₽ a žádný poplatek za předplatné navždy. Vybral jsem si 2500₽ najednou, protože SIM karta je plánována na více než 2-3 roky. Při prodeji auta jej také můžete vždy vyjmout a vložit do jiného zařízení. Bude ho možné i za nějaké peníze prodat, třeba za poloviční částku s přeregistrováním na nového majitele.
Hodně štěstí všem, ahoj
