Jaké jsou rozměry saunových kamen?

Při výběru vhodného návrhu vytápění pro parní místnost je třeba vzít v úvahu několik faktorů, ale hlavním kritériem je obvykle výkon zařízení. Pokud je účinnost nedostatečná, zahřátí místnosti bude trvat déle a k udržení dosažené teploty bude potřeba přebytečné palivo. Neustálá přetížení navíc nepřispívají ke zvýšení životnosti systému. Pokud se ukáže, že hodnota je vyšší, než je nutné, mohou nastat problémy se získáním vyvážené páry, protože vzduch se ohřeje mnohem dříve než kameny. Neměli bychom zapomínat, že mezi produktivitou a objemem existuje přímý vztah. V této recenzi vám řekneme, jak vypočítat velikost kamen na dřevo pro saunu, jaké rozměry topidla a topeniště saunových kamen na dřevo jsou považovány za optimální a na co dalšího byste měli věnovat pozornost, když nákupu.

Obecný pohled

Rozmanitost topných zařízení na dnešním trhu vám umožňuje najít vhodnou volbu pro jakýkoli rozpočet. Kovové konstrukce z litiny a oceli jsou již dlouho oblíbenou alternativou tradičního cihelného zdiva. Snadná instalace, široký výběr konstrukčních řešení, vysoká úroveň přenosu tepla a minimální doba ohřevu jsou faktory, které určují poptávku po takových modelech. V závislosti na konfiguraci lze k zapálení použít palivové dřevo, uhlí nebo palivové brikety. Existují zařízení poháněná plynem a elektřinou a také kombinované možnosti, které maximálně zjednodušují proces provozu.

Co určuje velikost parní trouby?

Rozměry místnosti, ve které má být systém instalován, určují minimální množství tepelné energie potřebné k dosažení a udržení příjemné teploty. Je logické, že čím větší parní místnost, tím efektivněji by měla kamna fungovat. Zvětšení topeniště zároveň znamená zvýšenou spotřebu paliva. V předběžné fázi se doporučuje sestavit obecný diagram a provést obecné výpočty, čímž se získá kritérium výstupního výkonu, kterému bude odpovídat vybrané zařízení.
Správný návrh zohledňuje také související faktory, které ovlivňují výslednou účinnost topného systému:

• Materiál výroby.

• Typ použitého paliva.

• Designové vlastnosti.

• Teplotní rozsah.

• Pohled na topidlo a obklad.

• Dokončovací vlastnosti.

• Přítomnost izolace vnitřního obvodu.

• Délka práce na jedné záložce.

Posloupnost výpočtů

Výkon zařízení pece určuje nejen její rozměry, ale také intenzitu spotřeby paliva. Čím větší je požadovaný objem vyrobené tepelné energie, tím prostornější by topeniště mělo být. Z aspektů významných z hlediska designu je třeba zmínit kvalitu tepelné izolace vnitřních povrchů a stupeň ohřevu okolního vzduchu. U holých dřevěných srubů, které neposkytují dodatečnou izolaci, se tedy ke kompenzaci tepelných ztrát používá zvyšující se koeficient.

Výchozím bodem výpočtů je výpočet velikosti kamen pro parní lázeň. Zde se používá standardní vzorec: součin délky, výšky a šířky je rozdělen na polovinu. Výsledná hodnota se ve výchozím nastavení považuje za rovnou počtu kilowattů, které zcela vytopí místnost. Na mytí je ale potřeba ohřívat nejen vzduch, ale i kameny a vodu a část vzniklé tepelné energie nakonec odejde do vnějšího prostředí. To je důvod, proč v případech, kdy mluvíme o izolované parní místnosti, která není kombinována s mycí místností, se vypočítaná hodnota vynásobí dalším faktorem 2,5-3. Pokud mluvíme o holém srubu bez tepelné izolace, je třeba získaný výsledek zvýšit ještě jeden a půlkrát.

I přes nedostatek standardních hodnot se takový výpočet jako celek jeví jako co nejblíže realitě. Po dokončení můžete přistoupit k výpočtu objemu topeniště v litrech – za tímto účelem se výkon vydělí 0,5 nebo 0,6. Pro určení lineárních rozměrů se odmocnina krychle extrahuje z kvocientu, což vám umožní získat obecnou představu o přijatelných rozměrech topného zařízení.

Optimální poměr

Úplné zahřátí vzduchu bude s největší pravděpodobností zajištěno následujícími proporcemi:

• Velikost topeniště vzhledem k ploše objektu je 1:50 nebo 1:70.

• Hloubka komory – 1:2 nebo 2:3.

• Poměr k průřezu výfukového komína je 1:10.

prometalové výrobky
KOUPELOVÁ KAMNA
S KAMENNOU SÍŤÍ

KOUPELOVÁ KAMNA S TLAKEM

TROUBA S KOMBINOVANÝM POKRÝM

KOUPELOVÁ KAMNA V KÁMEN

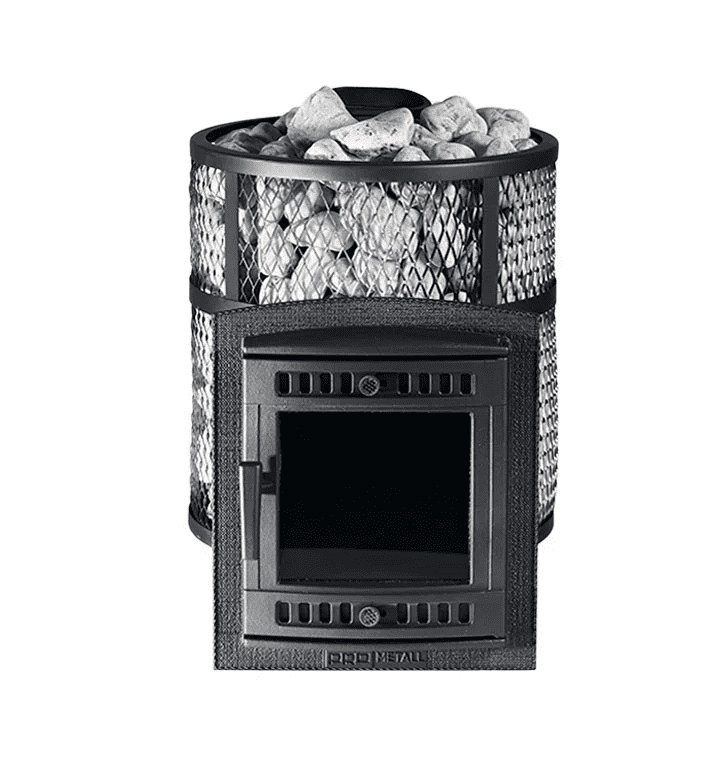

Rozměry kovových saunových kamen

Různé modely na trhu jsou vyráběny především z litiny a oceli a k ​​provozu využívají různé zdroje – dřevo, plyn nebo elektřinu. Objednáním hotového vybavení z katalogu se obejdete bez zbytečného úsilí a výpočtů – pro každý model jsou uvedeny hlavní technické vlastnosti, aktuální rozměry a také doporučený objem místnosti pro instalaci.

Malé

Pro objekty o ploše 20-22 m3 jsou vhodná topná zařízení o výkonu 16 kW se vstupní komorou 55×55 cm Výška takových saunových kamen spolu s topeništěm se pohybuje od 89 do 143 cm ohřívač pojme až 150 kg, což umožňuje generovat více páry během provozu.

průměrný

Vyšší intenzitu vytápění zajišťují zařízení 28 kW doporučená pro parní místnosti do 35 m 3 – doba dosažení optimálního teplotního režimu nebude delší než jeden a půl hodiny. Konstrukce kromě spalovacího otvoru (63×63) počítá i se zvýšením maximální přípustné výšky na 158 cm a kapacity přihrádky na kameny na 170 kg.

Velký

Modely topných zařízení 40 kW jsou vhodné pro instalaci v místnostech o rozměrech do 50 m3. Topidlo o hmotnosti 250 kilogramů a zvýšená kapacita topeniště (73×73) jsou faktory, které zaručují nepřetržitý provoz po dobu 4-6 hodin bez nutnosti dodatečného přikládání paliva, což je velmi výhodné pro milovníky dlouhých koupelových procedur.

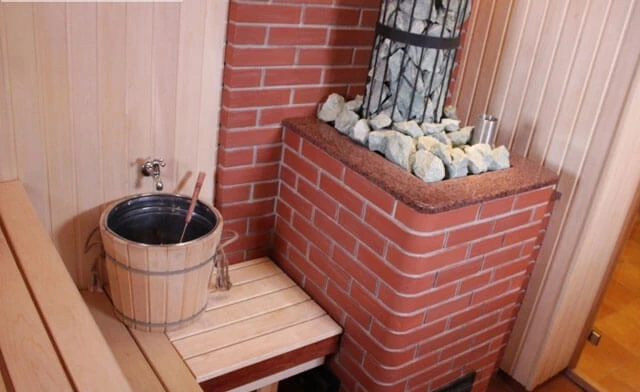

Rozměry zděných kamen pro vany

U zděných konstrukcí lze hovořit o větší variabilitě v inženýrském a konstrukčním řešení. Je třeba vzít v úvahu, že formuláře mají standardní parametry (250x120x65 mm) a rozložení základny se obvykle provádí podle principu 3,5×4 nebo 4×5. Celková výška bez komína se může pohybovat od 168 do 210 cm. Nádrž na vodu je instalována okamžitě, což přispívá ke zvýšení celkové účinnosti systému.

Výpočet výkonu na základě objemu místnosti

Chyby vzniklé při plánování nevyhnutelně ovlivňují kvalitu páry. Provozní problémy vznikají jak s nedostatečnými, tak i nadměrnými charakteristikami, takže hlavním konstrukčním úkolem je dostat se do specifikovaného rozsahu. Instalace konstrukce, která zpočátku není schopna poskytnout teplo veškerému vzduchu v parní místnosti, vede k přetížení a rychlému opotřebení. Nákup s rezervou naopak nutí majitele uměle omezovat intenzitu a větrat místnost po každém vstupu, což také nepřidá pohodlí a komfort. Kameny se prostě nestihnou zahřát, zatímco vzduch se již rozpálí – což znamená, že nemůžete počítat s dobrou párou. Pokud se budete snažit v ohřívači udržovat optimální teplotu (od 500 °C a výše), bude vám příliš horko nejen na horních poličkách, ale i na podlaze.

Pořadí akcí při výpočtu výkonu saunových kamen s ohledem na jejich rozměry je následující:

• Výpočet objemu – vynásobte délku, výšku a šířku, dostanete výsledek vyjádřený v metrech krychlových.

• Stanovení hodnoty tepelných ztrát vlivem studených povrchů, mezi které patří okna, skleněné dveře, zděné příčky atd. Plocha každého takového objektu se vynásobí faktorem 1,2 – na základě skutečnosti, že zahřátí každého takového čtverce bude vyžadovat odpovídající množství tepla.

• Součet získaných výsledků udává celkovou kubaturu, která se má zahřát během provozu topného zařízení.

• Použití pomocného parametru vzhledem ke specifikům stavebního materiálu. Koeficient může být rostoucí – pokud mluvíme o holém srubu bez povrchové úpravy, nebo klesající – pokud je kvalitní izolace s izolací a fóliovou vrstvou odpuzující vyzařovanou energii.

Je zřejmé, že v každém jednotlivém případě se technické vlastnosti a parametry budou lišit v důsledku použití různých typů materiálů, konstrukčních prvků projektu a dalších faktorů. Stojí za zmínku, že pro tradiční ruskou lázeň je důležitým aspektem kvalita a rovnováha páry vznikající při přivádění vody do horkého ohřívače. Na základě toho se také vyplatí věnovat pozornost maximální přípustné hmotnosti kamenů a přítomnosti kombinovaného obkladu, který pomáhá regulovat intenzitu výroby.

Rozměry saunových kamen: vlastnosti modelů s nádrží na vodu

Praktickou možností je instalace vanového systému s vestavěnou nádrží, která vám umožní teplou sprchu. Moderní konstrukce používají různé konfigurace:

• Samovar. Ohřev kapaliny zajišťuje tepelná energie uvolněná komínem. Nádoba se montuje na první koleno, takže okruhem procházejí plyny ohřáté na 450-500 oC a zvyšují teplotu jejího obsahu. Další výhodou je vytápění sousední místnosti, které umožňuje i částečnou úsporu nákladů na vytápění.

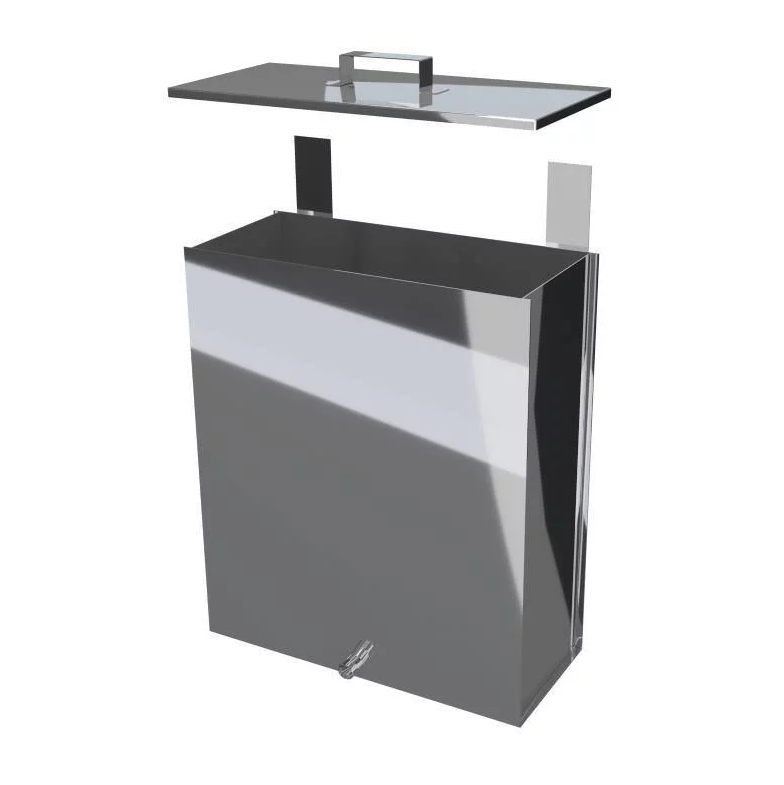

• Vzdálený. Zajišťuje instalaci pomocného dílu – výměníku tepla. Prvek je upevněn na nerezové trubce, která se vyznačuje zvýšenou tepelnou vodivostí, a je spojen se závěsnou nádrží umístěnou ve vedlejší místnosti. Při zapalování saunových kamen se komín postupně zahřívá, stejně jako stěny výměnného modulu. Voda uvnitř se ohřeje, načež je tento objem vytlačen studenou kapalinou z nádrže a přesune se do nádoby. Neustálá cirkulace zajišťuje promíchání vrstev a zajišťuje pohodlné používání systému.

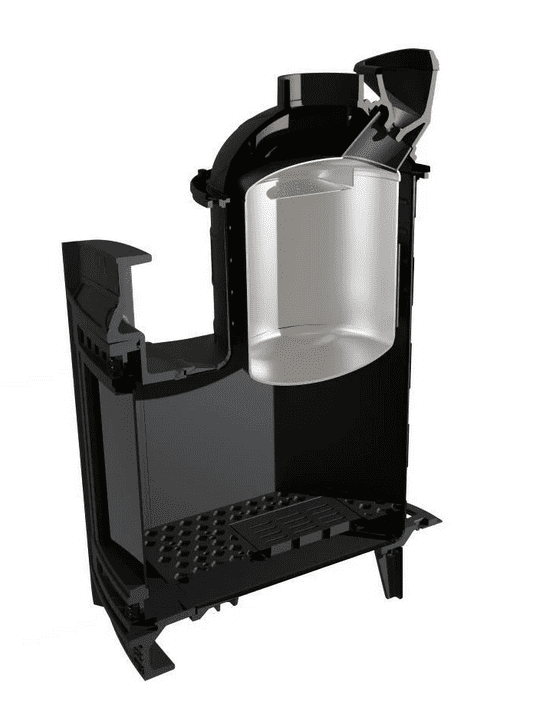

• Vestavěný. Model doporučený pro ty, kteří si rádi užívají plnou parní lázeň. Obzvláště populární je tradiční možnost instalace vzdálené nádrže, která je neodmyslitelně spojena s vybavením pece. K zahřívání uvnitř nádrže dochází v důsledku spalování paliva, což zaručuje nejen rychlé dosažení optimální teploty, ale také uchování tepla po celý provozní cyklus.

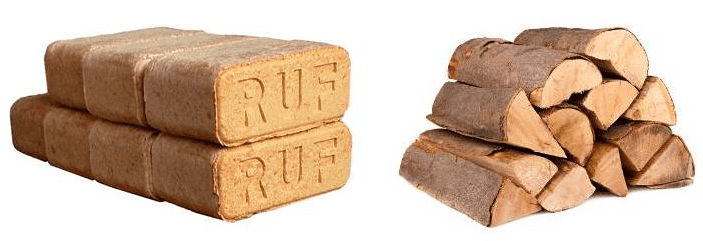

Jak rozměry ovlivňují spotřebu paliva

V této věci je vše propojeno. Díky velkým rozměrům místnosti je vhodné instalovat výkonnější zařízení pro zvýšení výkonu, je zapotřebí zvýšená pec a požadované účinnosti pro výrobu tepelné energie lze dosáhnout pouze spalováním dalších spotřebních surovin.

Podobná posloupnost nastává i u saunových kamen provozovaných ze sítě – vytápění a udržování teploty v prostorné parní lázni nebo sauně bude také vyžadovat více elektřiny.

Rozměry saunových kamen musí být zvoleny v závislosti na ploše a objemu parní místnosti. Příliš malá kamna nedokážou vytopit místnost a vytvořit v ní požadované mikroklima. Příliš výkonný spotřebovává více paliva a zabírá veškerý dostupný prostor. Pojďme zjistit, jak vypočítat výkon saunových kamen a správně určit jejich rozměry pro instalaci.

Co určuje velikost saunových kamen?

• Materiál tělesa ohřívače – ocel, litina nebo cihla;
• Druh použitého paliva – dřevo, uhlí, plyn, elektřina;
• Designové prvky topeniště – vestavěné nebo vzdálené;
• Dokončení parní komory a domu jako celku – materiál stěny, typ a tloušťka izolace;
• Typ mikroklimatu – ruská lázeň, finská sauna nebo turecký hammam;
• Typ ohřívače – otevřený nebo uzavřený;
• Nádrž na vodu – pokud existuje, část tepelné energie bude vynaložena na ohřev kapaliny;
• Způsob provozu – zda majitel plánuje využívat lázeňský dům pouze v létě nebo celoročně.

Při navrhování lázeňského domu se doporučuje vypočítat všechny uvedené parametry. Je lepší vyhledat pomoc od profesionálních inženýrů, kteří připraví projekt nebo nabídnou standardní variantu.

Jak správně vypočítat velikost a výkon saunových kamen

V případě potřeby si rozměry saunových kamen pro koupel můžete zvolit sami.

Prvním nejdůležitějším kritériem při výběru výkonu pece je velikost parní komory. Čím větší parní místnost, tím větší a výkonnější kamna musíte zvolit. Část tepelné energie však může být vynaložena neproduktivně. Z tohoto důvodu bude druhým nejdůležitějším kritériem pro výpočty součinitel tepelné vodivosti stěn a izolace. Čím je vyšší, tím více tepla se bude uvolňovat do vzduchu.

Například, pokud majitel postavil lázeňský dům z cihel nebo maloprofilového dřeva bez izolace, bude muset vynaložit více peněz na vytápění. A naopak, v rámových vanách s izolací, plnohodnotných srubových domech nebo zateplených kamenných budovách bude koeficient tepelných ztrát nižší.

Výpočet se provádí podle následujícího schématu:

1. Stanovení objemu prostor. Chcete-li to provést, musíte vynásobit délku, šířku a výšku místnosti. Poté je třeba výslednou hodnotu vydělit dvěma, abychom získali výkon v kilowattech.
2. Kompenzace za topení kamenem. Plamen v topeništi by měl ohřívat nejen vzduch v místnosti, ale také kameny ve speciálním prostoru ohřívače a také vodu v nádrži. Tím se spotřebovává část tepla. Pro upřesnění výpočtu je třeba vynásobit výsledný výkon faktorem 2,5 nebo 3.
3. Zvažte použití izolace. Pokud nejsou stěny zatepleny, pak pro kompenzaci tepelných ztrát je třeba výslednou hodnotu dodatečně zvýšit faktorem 1.

Výše uvedené výpočty neberou v úvahu náklady na energii, které mohou být potřebné k vytápění zbývajících místností v koupelně – umývárny, odpočívárny atd. Často mají samostatný topný systém.

Rozměry pro kovové pece

Velikost a výkon žehličky pro koupel musíte vybrat s ohledem na velikost a objem parní místnosti. Kompaktní ohřívače zabírají minimální prostor, ale příliš malé modely nemusí stačit k ohřátí vzduchu na požadovanou teplotu.

Informace, které pomohou při výběru, lze získat z technické dokumentace ke kamnům od výrobce. Pokyny udávají, kolik vzduchu může ohřívač ohřát. Například model Koster-10 dokáže vytápět parní místnost o objemu 4 až 10 m3.

Pokud majitel plánuje vyrobit zděná saunová kamna, výpočty se značně zkomplikují. Další problémy jsou způsobeny velikostí každé cihly. Jeho vnější rozměry budou mnohem větší než výška a šířka kovového ohřívače se stejným výkonem.

Užitečné tipy od Kostra

Výběr velikosti saunových kamen je jedním z klíčových bodů, který ovlivňuje efektivitu a komfort používání parní lázně. Je nutné, aby se topidlo vešlo do místnosti a ponechalo dostatek prostoru pro návštěvy a přitom jeho výkon postačoval k rychlému prohřátí vzduchu.

Níže jsou uvedeny základní pokyny pro výběr velikosti a výkonu trouby:

• Tepelná izolace místnosti. Pro lázeňský dům se špatnou tepelnou izolací nebo velkými okny si musíte vybrat kamna s větším výkonem. Špatná izolace má za následek značné tepelné ztráty, které je nutné kompenzovat.
• Frekvence používání a sezónnost Pokud budete saunu využívat denně nebo alespoň 2-3x týdně po všechna roční období, je lepší zvolit výkonná kamna. Pro pravidelné používání v létě je vhodná méně výkonná varianta.

• Další funkce, jako jsou vestavěné vodní nádrže nebo parní generátory, mohou vyžadovat větší velikost a výkon trouby.

• Větrání je důležité pro rovnoměrné vytápění parní místnosti. Proudění vzduchu pomáhá distribuovat tepelnou energii, díky čemuž se místnost rychleji zahřívá. Pokud je však v parní místnosti průvan, „vyfoukne“ veškeré teplo a kamna budou fungovat neúčinně.

Chcete-li zakoupit kovový sporák do vany, kontaktujte manažery společnosti Koster způsobem, který vám vyhovuje. Naši specialisté vám poradí a pomohou s výběrem velikosti a výkonu pece, která odpovídá vašim požadavkům.
