Jak zabezpečit odtok?

Vynásobte délku X šířkou Y, abyste získali plochu sklonu střechy S. Rozměry svodů a žlabů zvolte podle tabulky 1. Upozorňujeme, že maximální délka svodu na jeden odvodňovací trychtýř by neměla překročit 10 metrů. Maximální délka žlabu mezi dvěma nálevkami je 20 metrů.

velikost		1 trubka	2 trubky
okap	komín	S m2	m2
125	87	60-100	120-200
150	100	80-130	160-260

2. Montáž háků pro montáž okapů

Při instalaci dlouhých háků drenážního systému na základě stanoveného sklonu drenážního žlabu označte tužkou místa ohybu drenážních háků (obr. 2). Háčky očíslujte, abyste si je při instalaci nezaměnili. Doporučený horizontální sklon není větší než 2,5 mm/lineární metr. Instalace drenážního systému začíná zajištěním největšího a nejmenšího odtokového háku. Mezi nimi je natažena „krajka“, která označuje spodní část okapu. Okapové háky by měly být instalovány na nohu krokve nebo na střešní plášť (obr. 3). Vzdálenost mezi háčky by neměla přesáhnout 600 mm u oceli a Zn-Ti a 300 mm u mědi.

Odtokové háky jsou zajištěny šrouby. Pokud má žlab dvě svodové trubky, pak se žlab instaluje se sklonem od poloviny vzdálenosti mezi svody.

Při ohýbání háků počítejte s úhlem sklonu: přední hrana žlabu by měla být o 6 mm níže než zadní.

Instalace krátkých vypouštěcích háků se provádí stejným způsobem jako instalace dlouhých háků. K přední desce jsou připevněny krátké háčky (obr. 4). Nejprve se zajistí vnější háky žlabu s přihlédnutím ke sklonu žlabu.

3. Montáž okapových trychtýřů

Označte si místo okapového trychtýře odvodňovacího systému a vyřízněte otvor pilkou na železo (obr. 5), nebo jej vystřihněte nůžkami na kov. Pomocí kleští ohněte okraje vzniklého otvoru dolů. Nasaďte trychtýř zaháknutím předního záhybu na přední hranu žlabu (obr. 6) a ohněte upínací desky nálevky kolem zadního okraje žlabu (obr. 7).

Nálevka žlabu se instaluje na žlab před tím, než se definitivně připevní k montážním hákům žlabu při instalaci odvodňovacího systému.

4. Instalace okapových zátek

Namontujte vypouštěcí zátky na konce žlabu v následujícím pořadí:

• vložte pryžové těsnění žebrovanou částí nahoru (obr. 8);
• připevněte zátku na konec a zatlačte na ni, poklepejte na zátku dlaní, vložte konec žlabu přes horní část pryžového těsnění (obr. 9);
• nakonec zatlučte zástrčku paličkou nebo gumovým kladivem;
• Opatrně ohněte zadní „ucho“ zátky dovnitř tak, aby zapadla do zadní části žlabu;
• Vypouštěcí zátka je univerzální, což umožňuje její použití vpravo i vlevo.

5. Montáž okapů

Vložte žlab do háku tak, že jeho přední část umístěte za nos háčku tak, aby byl nos háčku uvnitř zvlnění žlabu (obr. 10). Otočte okap o 90° směrem ke sklonu střechy. Poté vložte žlab do odtokového háku a zajistěte jej pomocí speciálních upínacích desek (1) (obr. 11).

6. Montáž okapových spojek

Pryžové těsnění (1) vložte do spojky žlabu (2) žebrovanou stranou nahoru, poté, co nejprve sejmete ochrannou fólii z pryžového těsnění a uvolníte samolepicí pásku. Ohněte zámek spony (3) o 60-90° (obr. 12).

Nasaďte spojku okapového žlabu na zadní stranu okapu stranou proti zámku spojky (4) (obr. 13). Spojku vyrovnejte se středem napojení odvodňovacích žlabů tak, aby se žlaby vzájemně nedotýkaly (vzdálenost žlabů je 3-4 mm). Přitáhněte přední část odtokové spojky ke žlabu a zaklapněte zámek (obr. 14). Uzamkněte zámek vrácením zámku (3) do původní polohy.

7. Nastavení rohů

Úhly (vnitřní a vnější) pro odvodňovací systémy se nastavují obdobně jako u okapu (obr. 15, obr. 16).

Rohy jsou spojeny s okapovými žlaby pomocí okapových spojek. Zvláštností instalace rohů drenážních systémů je, že každý roh odtoku je nezávisle zavěšen na dvou dalších hácích. Další drenážní háky jsou také instalovány na okraji žlabů odvodňovacích systémů v místech spojení s rohy.

8. Výběr délky mezitrubky

Volbu délky meziodtokového potrubí lze provést na základě tabulky 2.

Univerzální kolena pro drenážní systémy (1)(2)(3) se instalují podle obr. 17.

K montáži drenážního kolena (3) se zpravidla používá upevňovací spona drenážního potrubí, která slouží jako spodní nosný prvek drenážního systému, zajišťující fixaci drenážního nálitku a zároveň spolehlivé spojení drenážního systému. koleno s odtokovou trubkou.

u, mm	400	450	500	550	600	650	700	750	800	850	900	950
h, mm	340	355	375	395	410	430	450	465	485	505	520	540
L, mm	240	290	345	400	455	505	560	610	665	720	770	825

9. Montáž trubkových objímek

Upevňovací příchytka odtokové roury se používá pro všechny typy a typy stěn.

Postup instalace příchytek drenážního systému (obr. 18, 19):

• vyvrtejte otvor pro hmoždinku;
• zatlučte hmoždinku do zdi;
• zašroubujte kování (1) do hmoždinky pomocí klíče;
• umístěte zadní část objímky na potrubí (2) přes kování a zašroubujte ji až na doraz;
• umístěte trubku (3) do zadní části svorky, připevněte přední část svorky (4) a upevněte části svorky (2) a (4) šrouby (5)

Otázka vybavení budovy drenážním systémem je obvykle položena ve fázi návrhu. Je určeno, jak a kde bude dešťová a roztavená voda shromažďována ze střechy domu a vypouštěna do kanalizačních sítí nebo nádrží na příjem vody, aby se zabránilo kontaktu s fasádou a základem.

Okamžik uspořádání opláštění pod střešním materiálem je ve většině případů nejvhodnější pro upevnění drenážního systému. Stává se však, že střecha je již hotová a okapy se musí instalovat později. Dále se podíváme na to, jaké to mohou být důvody a jaké způsoby instalace jsou pro takové případy k dispozici.

Kdy musíte po zakrytí střechy instalovat okapy?

Existuje několik důvodů pro instalaci „po zastřešení“:

• Nejčastější je opotřebení starého odtoku. Když materiál, který dosloužil svou životnost, uniká, rezaví, rozpadá se, vypadá nereprezentativně a vyžaduje aktualizaci.
• Koupě „nedokončené“ nemovitosti, ve které je již namontována střecha, ale odvodňovací systém nikoli.
• Při instalaci krokví je položena další vrstva hydro-parotěsné zábrany proti kondenzační vlhkosti. Vzhledem k tomu, že technologie vyžaduje, aby materiál přesahoval na přesah, jsou držáky žlabů po zateplení připevněny k přední desce.

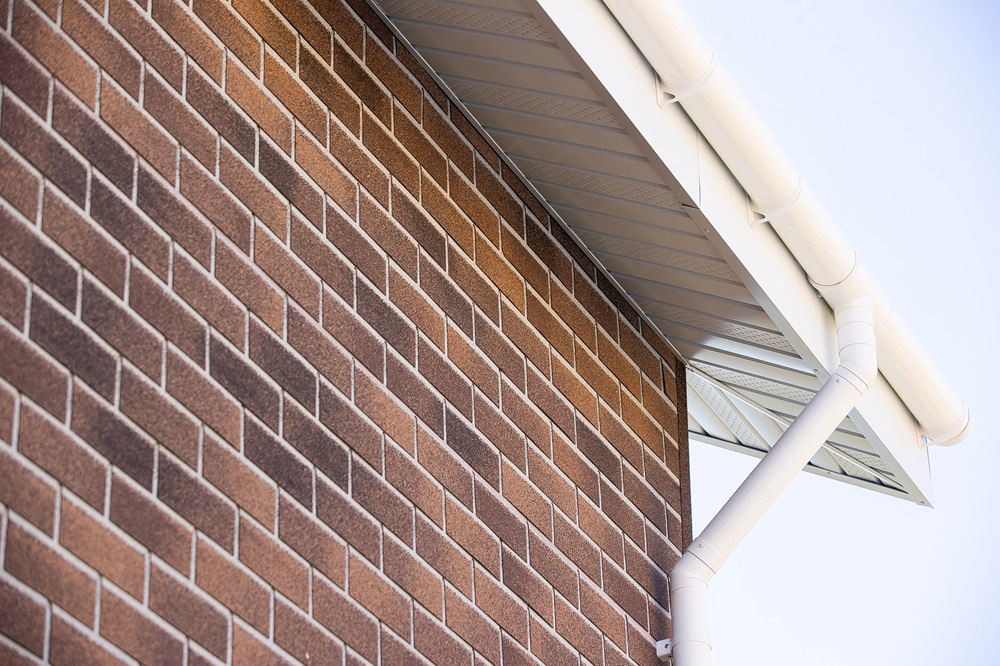

• Zakázka prací je specifikována a odsouhlasena v projektu stavby. Například se rozhodnou vyrobit ventilační systém pomocí perforovaných vinylových panelů namontovaných pod převisem. Poté bude okapová čára také procházet přímo podél přední desky.

Pro tyto účely jsou vhodné vpusti TECHNONICOL: plastové odtokové systémy 125/82, OPTIMA a MAXI, dále kovové odtokové systémy 125/90 a STANDARD.

Jak se instalují drenážní systémy podél okapů?

Základ pro upevnění žlabu tvoří konzoly. Kovové nebo PVC výrobky jsou k dispozici v různých velikostech – vhodné se vybírají podle toho, kde a jak budou upevněny.

Délka držáků může být:

• Nastavitelný. Je to pohodlné, protože může být instalováno kdykoli, bez ohledu na fázi zastřešení domu. Konstrukce je sestavena na požadovaný rozměr a v případě potřeby připevněna.
• Malý. Krátké upevňovací prvky se připevňují především na přední desku a také na stěnu budovy po instalaci krokví před nebo po položení konečné střešní krytiny.

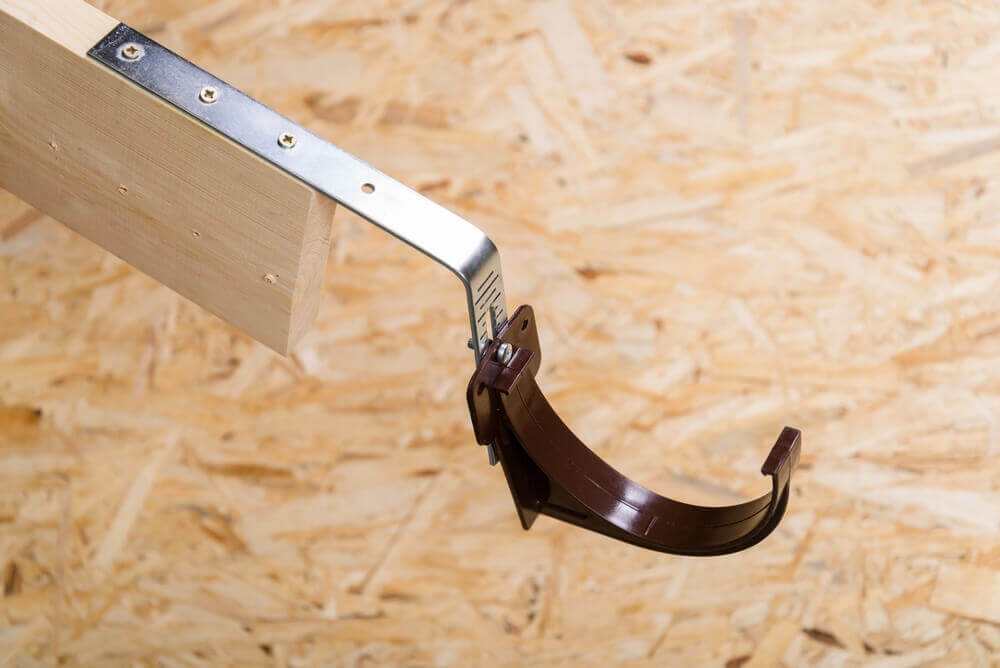

• Velký. Dlouhé spojovací prvky se obvykle používají před vytvořením opláštění a zakrytím střechy.

Způsoby zajištění okapů

Střecha je tedy položena a vy si musíte vybrat nejvhodnější způsob uspořádání drenážních konstrukcí ze čtyř možných. Abyste se mohli správně rozhodnout, měli byste se dozvědět více o všech technikách a situacích, kdy se používají.

První metoda je na krokve nebo opláštění

Jedná se o částečnou demontáž střešní krytiny – budete muset odstranit první řadu a v případě potřeby i druhou, abyste zajistili přístup ke krokvím. Poté se k nim připevní držáky pro okapy, načež se střecha vrátí na své místo.

Tato možnost vyžaduje řadu dalších manipulací, aby byly stavební materiály chráněny před poškozením. Například u kovových a jiných tvrdých podlah existuje vysoké riziko, že estetika povlaku bude ohrožena odstraněním hřebíků/šroubů. Poté budete muset otvory něčím utěsnit.

Na střeše s flexibilními taškami je aplikace této metody ještě obtížnější, protože zpočátku se na okap položí samolepicí obkladové koberce, namontují se pásy a nebude možné je demontovat bez poškození. Po instalaci držáků se bitumenové vrstvy vrátí na původní místo. Pro zajištění spolehlivé fixace jsou ošetřeny mastichou.

Existuje další způsob, který eliminuje demontážní práce. Je nutné zajistit, aby byly k dispozici držáky s ohnutou částí, které lze pro instalaci nasadit vodorovně. Takto je můžete upevnit na boční části krokví.

Toho však lze reálně dosáhnout pouze při zajištění dostatečné velikosti krokví – od 12×5 cm a více. Při montáži se vyplatí zajistit, aby střešní krytina visela nad okapem a pokrývala polovinu nebo o něco méně její šířky. V opačném případě se při deštích budou tvořit přepady.

Druhým způsobem je připevnění držáků k přední desce

Na koncích krokví je namontována větrná (čelní) dřevěná fošna, ke které jsou připevněny držáky odvodňovacích žlabů. V tomto případě se používají plastové krátké držáky.

Instalační práce začínají vyznačením čáry na liště, podél které budou instalovány části odtoků. Měl by být zajištěn sklon 3–5 mm na metr, počínaje od nejvzdálenějšího bodu k místu odvodňovací nálevky. Místo instalace prvního držáku je 5-10 cm od okraje zavětrovací lišty.

Při montáži je nutné háky umisťovat v krocích do 60 cm, někdy je přípustné ponechat i větší vzdálenosti – pak to výrobce drenážních systémů jistě uvede v návodu.

Pokud plánujete instalaci upevňovacího prvku v blízkosti odtoku, nemělo by k němu zbývat více než 15 cm. Jakmile jsou fixační body označeny, můžete přistoupit k montážním pracím.

Nastavitelné háky jsou vhodné v případech, kdy např. větrný prvek není instalován v rovině. Je vhodné je nasměrovat nastavením požadovaného úhlu sklonu vzhledem k místu, kde jsou držáky připevněny.

Třetím způsobem je připevnění držáků přímo na okraj krytiny.

Vhodné pouze pro pokládku masivní střešní krytiny. Například kovové dlaždice, vlnité plechy atd. K připevnění drenážních sítí se používají určité držáky různých typů:

• Svorka je svorka umístěná na okraji kovové dlaždice. Aby se minimalizoval tlak na povlak a zatížení, jsou na obou stranách střešního materiálu dodatečně položena pryžová těsnění.
• Svorka namontovaná do otvoru ve vzdálenosti minimálně 50 mm od okraje.

Oba typy výrobků se instalují na konce střechy. V případech, kdy má podlaha tvar vlny – do nejnižšího nebo nejvyššího bodu.

V tomto případě je optimální zvolit lehké drenážní modely. Například plastové drenážní systémy TECHNONICOL 125/82, OPTIMA a MAXI. Zatížení jejich hmotností tedy nebude deformovat okraje krytiny.

Čtvrtá metoda je s další dlouhou závorkou

Někdy není přední lišta instalována a krycí materiál vyčnívá na převisech 12-15 cm od koncové linie krokví. Pokud nechcete povrch dekorativní podlahy kazit svorkami, existuje další řešení.

V tomto případě, aby bylo možné upevnit drenážní držáky, jsou dodatečně instalovány kovové nosné prvky. Ve tvaru připomínající písmeno „L“ jsou připevněny přímo ke stěně nebo na straně krokví. K nim jsou již připevněny samotné háky a poté zbývající součásti drenážního systému po celém obvodu střechy.
